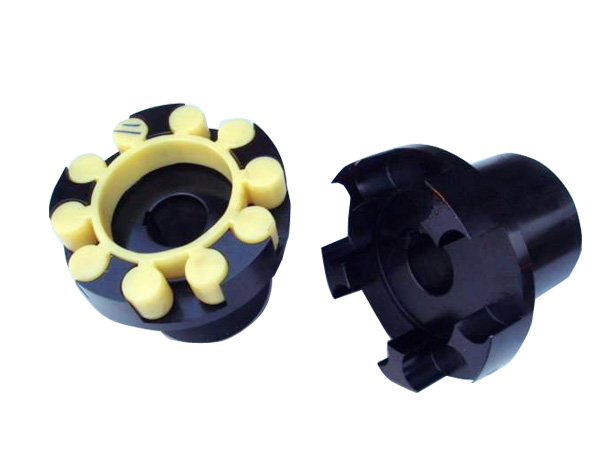

梅花聯軸器

型號：ML ML1-10型
轉數：小于45000，不同型號轉數不同
　　泊頭海納生產的 梅花形聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理。以保證足夠的機械  梅花聯軸器兩種類型強度，市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗。所以在價格方面比機加工要低很多.但是鑄件的性能不是很好。在一些重要的場合下還是*好不要采用。并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。
 　　 (1)緊湊型、無齒隙，提供三種不同硬度彈性體；
　　 (2)可吸收振動，補償徑向和角向偏差；
　　 (3)結構簡單、方便維修、便于檢查；
　　 (4)免維護、抗油及電氣絕緣、工作溫度20℃-60℃；
　　 (5)梅花彈性體有四瓣、六瓣、八瓣和十瓣；
　　 (6)固定方式有頂絲，夾緊，鍵槽固定.
　　ML型梅花形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

LM梅花聯軸器尺寸圖：

型號	許用轉矩MP/(N·m)			許用轉速mp/(r·min)		軸孔直徑 d1/mm, d2/mm, d3/mm	軸孔長度		L0 mm	D mm	D1 mm	d0 mm	h mm	轉動慣量 kg·m2	質量 kg	許用位移
	彈性件硬度HA						Y型	J、Z型
	≥75	≥85	≥94	鐵	鋼		L mm	L1 mm								徑向 mm	軸向 mm	角向
ML1	16	25	45	11500	45300	12,14	32	27	80	50	30	48	12	0.014	0.66	0.5	1.2	2°00`
						16,18,19	42	30	100
						20,22,24	52	38	120
ML2	63	100	200	8200	10900	20,22,24	52	38	127	70	48	68	18	0.075	1.55	0.8	1.5
						25,28	62	44	147
						30,32	82	60	187
ML3	90	140	280	6700	9000	22,24	52	38	128	85	60	82		0.178	2.5		2.0
						25,28	62	44	148
						30,32,35,38	82	60	188
ML4	140	250	400	5500	7300	25,28	62	44	151	105	72	100	20	0.412	4.3		2.5
						30,32,35,38	82	60	191
						40,42	112	84	257
ML5	250	400	710	4600	6100	30,32,35,38	82	60	197	125	90	122	25	0.73	6.2	1.0	3.0	1°30`
						40,42,45,48	112	84	257
ML6	400	630	1120	4000	5300	45,48,50,55,35,38	82	60	203	145	104	140	30	1.85	8.6
						40,42	112	84	263
ML7	710	1120	2240	3400	4500	45,48,50,55	112	84	265	170	130	166		3.88	14.0		3.5
						60,63,65	142	107	325
ML8	1120	1800	3550	2900	3800	50,55	112	84	272	200	156	196	35	9.22	25.7	1.5	4.0
						60,63,65,70,71,75	142	107	332
ML9	1800	2800	5600	2500	3300	60,63,65,70,71,75	142	107	334	230	180	225		18.95	41.0		4.5
						80,85,90,95	172	132	394
ML10	2800	4500	9000	2200	2900	70,71,75	142	107	344	260	205	255	45	39.68	59.0		5.0	1°00
